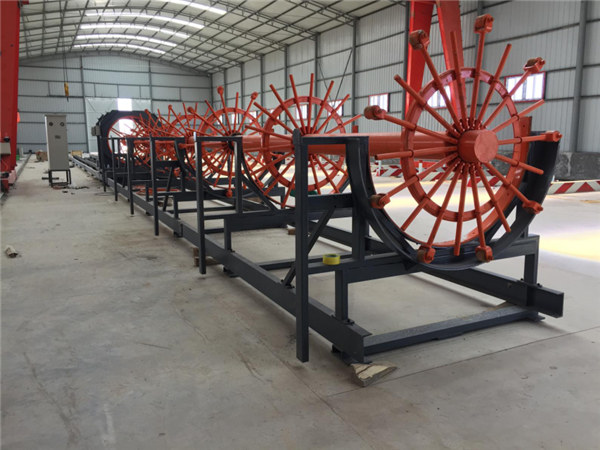

армуюче зварювальник з пластмаси

Це піламастер (кейдж-зварювання mahine) встановлює кріплення стрічок через PLC з високою точністю.

Дескрипція клітці зварювальний апарат

---

Згідно з вимогами конструкції, поздовжня штанга подається через отвір на фіксованому ротаційному диску людиною і закріплюється, приварюється одна голівка стремен до поздовжньої штанги, а обертовий диск обертається і повертається назад до фіксованої відстані до зварювання Спіральний брусок до поздовжньої штанги, таким чином, утворюється палі клеру (зварна клітка, арматурний каркас).

Точність звареного каркаса: підсилювальний каркас потребує високої точності відстані між стременами, ця пилемашина (машина для зварювання в клітці) встановлює кріплення стрічок через ПЛК, тому може обіцяти високу швидкість, насправді швидкість обертання і рух швидкості, так що в контролі PLC, не буде ніякої необхідності турбуватися.

Технічні параметри:

---

Модель	RN-LH1250	RN-LH1500	RN-LH2000	RN-LH2500
Паля кліті діаметром.	200-1250 мм	300-1500мм	400-2000 мм	400-2500 мм
Маса кліті	3000кг	4500 кг	6000 кг	8000кг
Поздовжній брус діам.	12-40мм	12-40мм	12-40мм	12-40мм
Змішувачі діам.	5-16мм	5-16мм	5-16мм	5-16мм
Змішується смола	50-450мм	50-450мм	50-450мм	50-450мм
Гідравлічна сила	10Mpa	10Mpa	10Mpa	10Mpa
Потужність (включаючи подає пристрій)	11кВт	13кВт	23kw	30kw
Габаритні розміри (L * W * H)	25 * 1.8 * 2м	29 * 2 * 2,2 м	30 * 2,5 * 2,8 м	43 * 3 * 3,5 м
Загальна вага	8T	12T	18T	23T

Характерні особливості

---

Висока продуктивність:

Як правило, для цього потрібно 10 робітників, розділених на дві робочі зміни, щоб допомогти в харчуванні, зварюванні та внутрішній установці, за допомогою цих 10 робітників, ця машина може виробляти не менше 20 готових клітин за один день.

Стабільна якість клітини:

У порівнянні з ручним виробництвом клітини, механізація виробництва може досягти кращої якості клітці з регулярним спіралі крок, таким чином готові клітини поділяють однаковий діаметр і форму, їх якість повний відповідає очікуваним стандартам.

Низька собівартість виробництва:

У порівнянні з ручним виробництвом клітини, немає необхідності в механізації виробництва, щоб зафіксувати внутрішнє кільце на поздовжніх прутках з дротом, що може заощадити 1% матеріальних витрат.

Короткий час підйому:

За допомогою шаблону, поздовжні прутки рівномірно розміщені по колу, так що легко коліннювати два клітки і може врятувати час підйому.

Розміщення персоналу

Зазвичай 5 робітників за зміну

Годування: 2 робітники

Зварювання: 1 працівник

Встановлення внутрішніх кілець: 2 робітники

Необхідна кількість працівників та її розміщення не фіксуються весь час, будь ласка, внесіть зміни відповідно до розміру клітини

Швидкість виробництва:

1000мм діам. Клітка: дві робочі зміни, 200-260м на добу за машину;

1250 мм діам. Клітка: дві робочі зміни, 180-230м на добу за машину;

1500мм діам. Клітка: дві робочі зміни, 150-200м на добу за машину.

Шаблони кліків:

Для виготовлення кліток різного діаметру використовуються шаблони з різним числом отворів. Кожен шаблон є для одного конкретного діаметра клітини. Будь ласка, зробіть відповідну установку шаблону перед виробництвом клітини. Якщо покупець хоче виробляти клітку різного діаметру, але без відповідного шаблону, повідомте нам, є два рішення: 1. Ми безпосередньо поставляємо новий. 2. Покупець може зробити це відповідно до нашого наданого креслення на місцевому місці.

Колінний суглоб у довшу клітку

Існують два розв'язки для суглоба в клітці.

Сталевий зчленування в барі: короткі з'єднання двох коротких сталевих стовпчиків у довгий, після чого закріплюють довгі бруски на шаблонах і зварюють спіраль на них, щоб зробити довгу клітку.

Клітка колінного суглоба: роблять дві короткі клітки, довжина яких така ж, як її поздовжні прутки. Потім накладіть два коротких клітки на довгий.

Встановлення внутрішніх кілець

Для підвищення дефіциту зварювання ми рекомендуємо встановлювати внутрішні кільця після того, як клітка приварена до форми.

Ми поставляємо відповідні стрічки для виготовлення внутрішніх кілець. Виготовлені кільця не є повним колом (C-подібним) для легкого монтажу.

Вимоги до встановлення сайту

1. Машина повинна бути встановлена на цементній землі.

2. Розмір місця установки: 12М + 2М машина: 30м довжина і 5м ширина

18М + 2М машина: 50м довжина і 5м ширина

3. Тент повинен бути встановлений після установки машини, інакше він стане перешкодою.

4. Машина та тентова установка повинні враховувати кінцеву доставку клітини, що робить легкий доступ до 17м екстремально довгої вантажівки.

5. Розміщення тентових стовпів потребує ретельного розгляду, в іншому випадку вона стане перешкодою при здачі готової клітки.

6. Джерело живлення: 380V 50KW

Встановлена потужність: 7 кВт (включаючи зварювальне обладнання)

Коливання напруги: в межах 5%

Помістіть коробку живлення поблизу шафи керування.

7. Готові зони зберігання клітини повинні бути якомога більше, що може зберігати принаймні 3-денне виробництво. Як правило, за один день виробляється близько 200 метрів клітки (2 робочі зміни).

8. Для монтажу машини необхідний кран і датчик рівня. Щонайменше один працівник покупця повинен взяти участь у установці та тестуванні машини для отримання базових знань про те, як працювати та підтримувати цю машину.
